에어샤워/패스박스

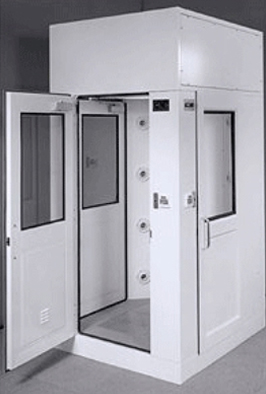

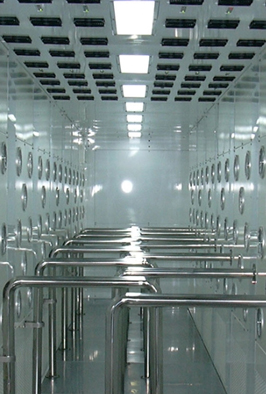

에어샤워 (Air Shower)
Cleanroom을 오염시키는 많은 오염원 중에서 가장 큰 비중을 차지하는 원인은 사람의 출입입니다.
Air shower 는 Cleanroom에 입실하는 사람의 의복 표면이나 반입 물품의 표면에 붙어있는 먼지 및 미립자를 청정화된 고속 의 공기로 불어 부착입자를 제거합니다
사람으로부터의 발생량
| 동작 | 0.3㎛이상입자/min (무진의 착용) |
|---|---|
| 정지 | 100,000 |
| 손,발,머리의 부분동작 | 500,000 |
| 몸 전체의 보통동작 | 1,000,000 |
| 몸 굽히기운동 | 2,500,000 |
| 보행 | 10,000,000 |
특징
- 분해, 조립형으로 현장 반입 및 설치가 용이함.
- 전용 Fan에 의한 강력한 공기를 추출시켜 의복 및 물품의 표면에
부착된 오염원을 제거함.
- Shower시간은 Time에 의하여 (5~30초)조정이 가능함.
- 입실후 Fan이 자동으로 가동되며 Cleanroom측 Door는 Locking 장치가 부착되어 있어 Showering이 끝나야 입실이 가능함.

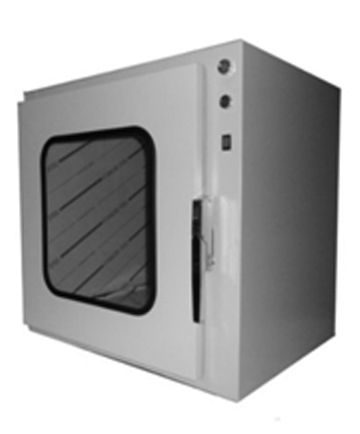

패스박스 (Passbox)
- 패스박스 (Passbox)
- Cleanroom 및 Bio Cleanroom에 있어서 청정도를 유지하고, 먼지 및 진균등의 유입을 방지하기 위하여는 인원이 출입과 이동을 최소한으로 억제하는 것이 중요합니다.
- Passbox는 청정구역과 비청정 구역의 경계에 설치하여 사람이 출입하지 않고, 물품이 출입을 가능케하여 오염공기의 유입이나 청정공기의 유출을 막는 장치입니다.

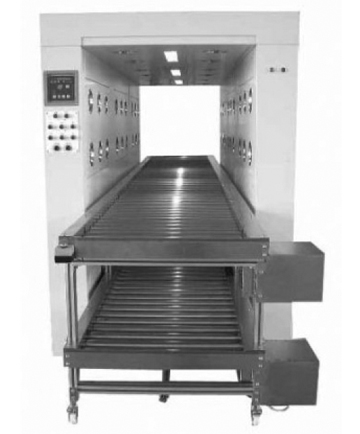

- 크린 패스박스 (Clean Passbox)
- Cleanroom 내부로 물품 반입시 고청정도를 유지하기 위한 장치이며, 반송라인에 짜 넣을 수있는 Passbox이다.
- 두 개의 문은 Interlock이 되어 동시에 개방되지 않으므로 Air Lock이 완전하다.
- 먼지가 적게 일어나고, 롤러콘베이어가 부착되어 있다.
- 사용목적에 의해 에어커튼형과 에어샤워형의 선택이 가능 하다.

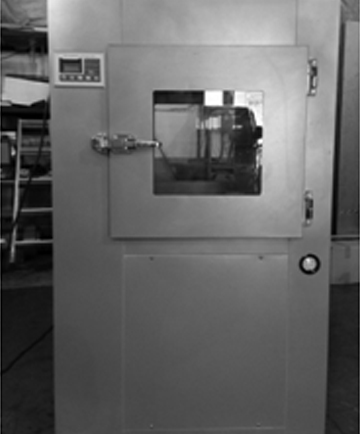

- 샤워링 패스박스 (Showering Passbox)
- Airshower형 Passbox는 반입되는 물품에 대하여 초속 이상의 풍속으로 청정 공기를 쏘아 표면에 부착된 진애 입자를 제거하고, 제거한 후의 오염공기를 흡입구로부터 Free Filter와 Hepa Filter를 거쳐 정화된 후 토출 노즐로서 뿜어내는 순환을 하며, 유니트 밑면에는 롤러를 부착하여 물품의 반입시 이동을 원활히 하는 장치도 가능합니다.
